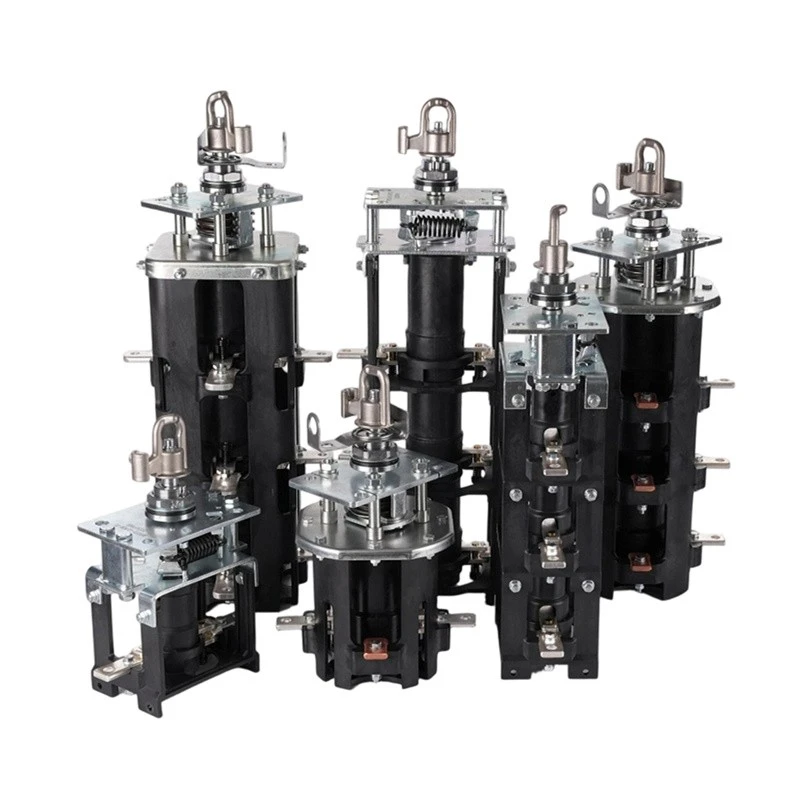

35kV четирипозиционен превключвател за прекъсване на товара

35kV четирипозиционен прекъсвач на товарапревключвател се използва в комбинирани трансформатори. Превключвателят за натоварване се предлага в четири-позиции, като четири-позиционният превключвател е допълнително класифициран в тип T-, V-тип въз основа на структурния дизайн. Монтиран на стената на кутията на комбинирания трансформатор, превключвателят използва трансформаторно масло както като изолация, така и като средство за гасене на дъгата. Подходящ е за захранващи системи с честота 50 или 60 Hz, с максимално напрежение на оборудването от 12 kV и 40,5 kV и номинални токове от 315 A и 630 A, предназначени за три-фазни захранващи линии. Той служи като контролно и защитно устройство за индустриално и жилищно разпределение на електроенергия в терминални или пръстеновидни мрежови захранващи системи.

Механичен принцип на работа

Четири{0}}позиционният маслен{1}}превключвател на товара е инсталиран вътре в комбинирания трансформатор. Движещият се контакт на превключвателя използва структура на плаваща затягаща плоча с двоен-контактен мост, която има добър ефект на компенсиране на мощността и значително подобрява способността за устойчивост на натоварване. Статичният контакт е от фиксиран тип, което прави монтажа и окабеляването на превключвателя по-удобен и надежден. Допълнителният спомагателен контакт осигурява по-точно позициониране на движещите се и статични контакти.

Под действието на хотстик превключвателят може едновременно да отваря или затваря захранващия източник или да променя конфигурацията на захранването, докато комбинираният трансформатор е под товар.
